環鏈斗式提升機
- 咨詢熱線：0536-4387528
-
-
產品詳情
-
聯系我們
特點：

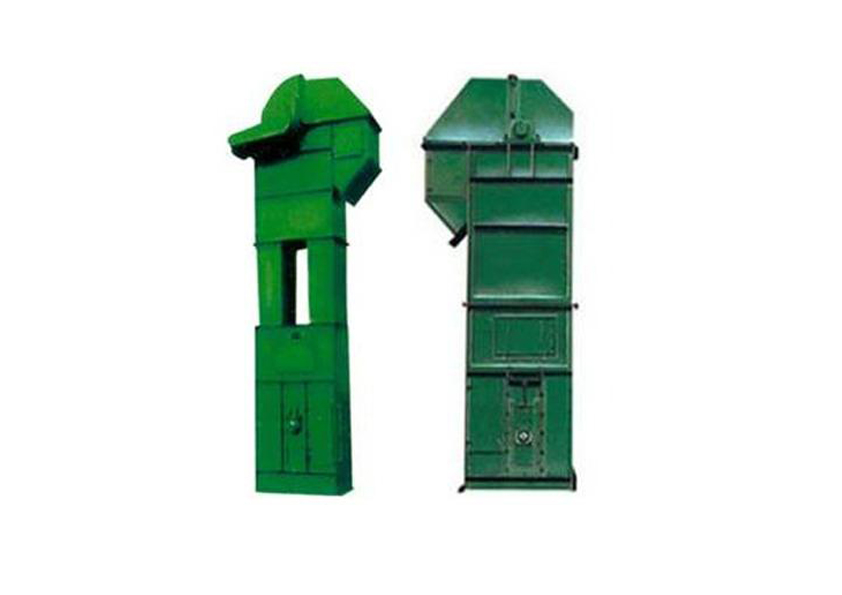

TH系列環鏈斗式提升機是我廠設計的新產品，
本機適用于輸送物料堆積比重不大于1.5T/m3的粉狀.粒狀.小塊狀的無磨琢性，半磨琢性物料，物料溫度不超過250°C
本機備有兩種料斗，中深斗（Zh)型深斗（Sh）型。
本機輸送量35-185/m3/h，提升高度6-40m.
本機負載運行平穩，可靠拉緊裝置采用了重錘杠桿式，噪聲小，采用了可拆卸鑲塊式鏈輪，便于維修和更換。
地腳螺釘孔位置圖
主要技術規范
Yz型傳動裝置技術規范
TH系列環鏈斗式提升機是我廠設計的新產品，
本機適用于輸送物料堆積比重不大于1.5T/m3的粉狀.粒狀.小塊狀的無磨琢性，半磨琢性物料，物料溫度不超過250°C
本機備有兩種料斗，中深斗（Zh)型深斗（Sh）型。
本機輸送量35-185/m3/h，提升高度6-40m.
本機負載運行平穩，可靠拉緊裝置采用了重錘杠桿式，噪聲小，采用了可拆卸鑲塊式鏈輪，便于維修和更換。
地腳螺釘孔位置圖
| 提升機型號 | 地腳孔尺寸 | ||
| a8 | b8 | n×d3 | |
| TH315 | 350 | 571 | 8×22 |
| TH400 | 400 | 658 | 8×22 |
| TH500 | 360 | 788 | 10×26 |
| TH630 | 400 | 918 | 8×22 |
| 提升機型號 | TH315 | TH400 | TH500 | TH630 | |||||
| 料斗型式 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | |
| 輸送量(m3/h) | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
| 料斗 | 斗容 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 |
| 斗距 | 512 | 688 | |||||||
| 鏈條 | 園鋼直徑×節距 | ∮18×64 | ∮22×86 | ||||||
| 單條破斷截荷（KN) | ≥320 | ≥180 | |||||||
| 單位長度牽引件重量（kg/m) | 26.2 | 27.6 | 31.1 | 32.7 | 41.0 | 43.8 | 49.2 | 23.6 | |
| 料斗運行速度（m/s) | 1.4 | 1.5 | |||||||
| 傳動鏈輪轉數（min-1) | 42.5 | 37.6 | 35.8 | 31.8 | |||||
| 輸送物料最大塊度 | 45 | 55 | 60 | 70 | |||||
| 提升機型號 | 傳動裝置型號 | 電動機功率 | 電動機型號 | Zj減速器型號 | 重量 （kg） | |
| 右裝傳動裝置 | 左傳動裝置 | |||||
| TH315 | Y4Z100 | 4 | Y112M-4 | ZJ100-16XM-I | ZJ100-16NM-II | 268 |
| Y5Z160 | 5.5 | Y132S-4 | ZJ160-16SM-I | ZJ160-16NM-II | 320 | |
| Y7 Z160 | 7.5 | Y132M-4 | 364 | |||
| Y11 Z250 | 11 | Y160M-4 | ZJ250-16SM-I | ZJ250-16NM- | 505 | |
| TH400 | Y7Z250 | 7.5 | Y132M-4 | ZJ250-16SM-I | ZJ250-16NM-II | 364 |
| Y11Z250 | 11 | Y160M-4 | 440 | |||
|
Y15Z400 Y18Z630 |
15 18.5 |
Y180L-6 Y200L1-6 |
ZJ400-16SM-I ZJ630-16SM-I |
ZJ400-16NM-II ZJ630-16NM-II |
649 841 |
|
| TH500 | Y11Z400 | 11 | Y160L-6 | ZJ400-16SM-I | ZJ140-16NM-II | 589 |
| Y15Z400 | 15 | Y180L-6 | 663 | |||
| Y18Z630 | 18.5 | Y200L1-6 | ZJ630-16SM-I | ZJ630-16NM-II | 853 | |
| Y22Z630 | 22 | Y200L2-6 | 879 | |||
| TH630 | Y11Z400 | 11 | Y160L-6 | ZJ400-16SM-I | ZJ400-16NM-II | 608 |
| Y15Z630 | 15 | Y180L-6 | ZJ630-16SM-I | ZJ630-16NM-II | 813 | |
| Y18Z630 | 18.5 | Y200L1-6 | 853 | |||
| Y22Z630 | 22 | Y200L2-6 | ZJ630-16SM-I | ZJ630-16NM-II |
891 |
|
